Подробно
Описание

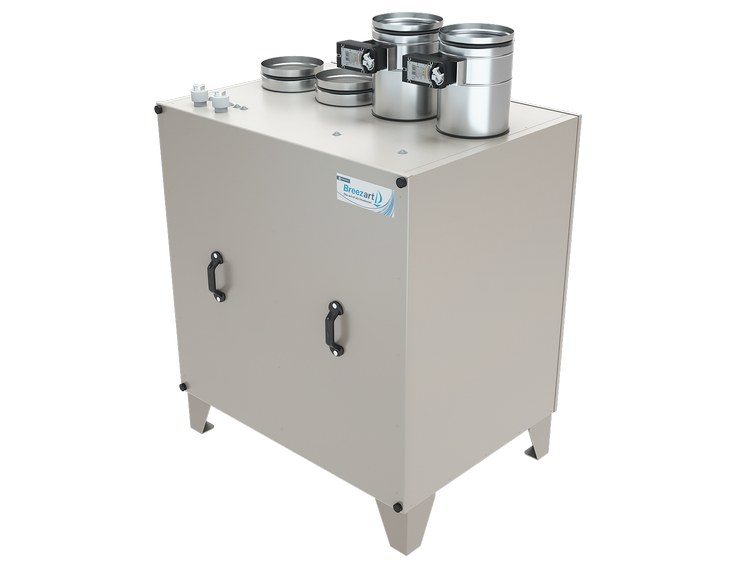

Breezart 1000 Aqua RP VB — приточно-вытяжная установка типоразмера 1000 м³/ч, водяной нагреватель, рекуператор пластинчатый. Цифровая автоматика JetLogic с датчиками, сенсорным пультом и подключением по Modbus, уровень шума 41 дБА от корпуса, масса 151 кг.
Конечное сопротивление 190 Па (загрязнение до 150 Па)
Уровень шума LwA (акустическая мощность)
65 дБА | 70 дБА | 57 дБА (на всас. вытяжки | на выпуске притока | от корпуса)
Уровень звукового давления LpA от корпуса
41 дБА
Масса
151 кг
Тип нагревателя
водяной
Тип рекуператора
пластинчатый
Напряжение питания
220 В
Гарантия
3 года с даты изготовления
Описание и комплектация
Водяной нагреватель со смесительным узлом с 2-х или 3-х ходовым клапаном
Алюминиевый противоточный рекуператор (с системой защиты от замерзания, эффективная работа до -30°С)
Воздушные клапаны с электроприводом с возвратной пружиной
Вентиляторы серии EC
Фильтры 500-160-48 "EU4-1000 RP PB" (опционально M5)
Система цифровой автоматики JetLogic с датчиками и пульт JLV135 c Wi-Fi. Влагосодержание вытяжного воздуха в холодный период года не должно превышать 7,5 г/кг
Функции автоматики
Управление клапаном смесительного узла калорифера для нагрева воздуха до заданной температуры, защита от замораживания
Система защиты от замерзания и система разморозки рекуператора
Регулировка скорости вентилятора, 10 ступеней
Возможность управления различными увлажнителями воздуха с пульта вентустановки
Контроль загрязненности воздушного фильтра (цифровой датчик давления)
Восемь недельных сценариев, часы реального времени
Возможность создания VAV-системы (требуется модуль JL208DP)
Подключение к системе «умный дом» по ModBus RTU или ModBus TCP
Удаленное управление с компьютера или смартфона / планшета
Структурная схема
Структурная схема и условные обозначенияувеличить ↗
Вентиляционная характеристика
Зависимость внешнего статического давления от производительностиувеличить ↗
* На вентхарактеристике указана производительность приточного канала. Производительность вытяжного канала может регулироваться от 70% до 120% приточного канала. КПД рекуператора показано для соотношения расходов воздуха 1:1.
Эффективность рекуперации
КПД рекуператора по теплотеувеличить ↗
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры, ммувеличить ↗
Варианты исполнения
Сторона подключения
правая, левая
Тип крепления
вертикальное напольное
Сторона тех. обслуживания
фронтально
Сторона обслуживания фильтра
фронтально
Компоновка ПВУ
вертикальная, Для обслуживания необходимо свободное пространство, не менее ширины (высоты) вентустановки
Присоединительные размеры: Вход и выход: без гибкой вставки, D200 мм Калорифер: 1" Н.Р. Смесит. узел с 3-х ход. вентилем: 1" В.Р. Смесит. узел с 2-х ход. вентилем: 1" В.Р. Патрубок дренажа: 32 мм [требуется отвод конденсата]
Совместимые опции
HAP
управление увлажнителем с водяным пред- и постнагревателем
WEB
удаленное управление вентустановкой через web-интерфейс (штатно)
CT
поддержание температуры в помещении по доп. датчику температуры (каскадный регулятор)
DC
выход "сухие контакты" для управления ККБ типа On/Off (несовместимо с PC)
PC
выход 0-10В для управления инверторным ККБ (несовместимо с DC)
GH
сигнал для включения котла или его переключения на повышенную мощность
Дополнительное оборудование
TPD-Gate
шлюз Modbus RTU - Modbus TCP с проводным Ethernet подключением (на базе пульта TPD)
ALL HA, HA P
испарительные увлажнители с водяными нагревателями, паровые увлажнители Humi VP
JL208DP
модуль на 4 зоны для создания VAV-системы (в комплекте трубка 1м и адаптер)
F42
внешний фреоновый охладитель воздуха (управление ККБ от вентустановки)
PE42
внешний электрический преднагреватель для регионов с холодным климатом
Полное название для заказа: Breezart 1000 Aqua RP-FC-VB
