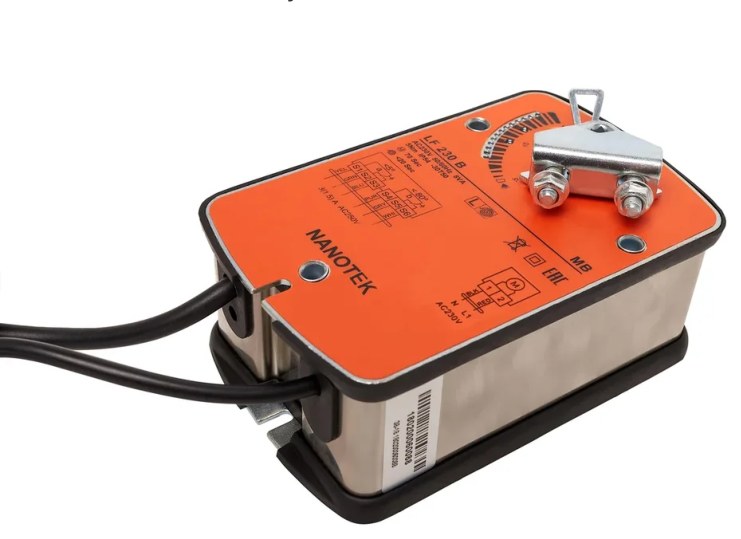

Электропривод Нанотек LF 230 B (5 Н·м, с возвратной пружиной)
⚙️ Подбор и заказ
Характеристики
Описание
Электропривод Нанотек LF 230 B — привод воздушной заслонки площадью до 1 м² с возвратной пружиной: момент 5 Н·м, питание AC 100…240 В, управление «открыть/закрыть», ход двигателем ≤ 70 с, возврат пружиной ≤ 20 с, 2 переключателя SPDT. При пропадании питания пружина сама переводит заслонку в исходное положение — привод для клапанов наружного воздуха, защиты калориферов и других мест, где заслонка обязана закрыться без электричества.
Как работает
Двигатель поворачивает ось заслонки и одновременно взводит возвратную пружину — ход занимает ≤ 70 с. Пока на приводе есть питание, заслонка удерживается в рабочем положении; при пропадании напряжения пружина возвращает её в исходное за ≤ 20 с без участия автоматики. Управление по двум проводам: есть напряжение — привод открывает заслонку, нет — закрывает. Два переключателя SPDT с настраиваемыми точками срабатывания (заводская установка 5° и 85°) сигнализируют положение заслонки. Угол поворота ограничивается механическим упором с шагом 5°; ключ ручного взвода в комплекте.
Что это даёт
Где применяется
- Заслонки наружного воздуха — закрываются при остановке установки
- Защита водяных калориферов от замораживания
- Клапаны, которые обязаны занять безопасное положение при аварии питания
- Приточно-вытяжные установки с автоматикой на 230 В
Как подобрать и смонтировать
- Посчитайте площадь заслонки: ширина × высота в метрах; нужный момент ≈ 5 Н·м на 1 м², для плотных и утеплённых заслонок — с запасом 30 %. Этому приводу подходит заслонка до 1 м²
- Питание — по щиту автоматики: сеть AC 100…240 В напрямую
- Управление — по контроллеру: «открыть/закрыть» по двум проводам — для реле и термостатов
- Если заслонка должна закрыться без питания — берите серию с возвратной пружиной (LF/NF), для обычного регулирования достаточно LM/NM/SM
- Проверьте ось клапана: круглая Ø10…16 мм, квадратная 7×7…11×11 мм; хомут затягивается ключом, направление поворота меняется установкой привода другой стороной
- Переключатели SPDT заведите в щит для индикации положения и блокировки вентилятора
Технические характеристики
| Крутящий момент | мин. 5 Н·м |
| Размер оси заслонки | круглая Ø10…16 мм, квадратная 7×7…11×11 мм |
| Рабочее напряжение | AC 100…240 В |
| Частота | 50…60 Гц |
| Потребляемая мощность (вращение / удержание) | 5 Вт / 3 Вт |
| Расчётная мощность | 5,0 ВА |
| Вспомогательные переключатели | 2 × SPDT, 3(1,5) А, 230 В |
| Управляющий сигнал | 2-позиционное (открыть/закрыть) |
| Угол поворота | 5…90°, настройка 5…85° с шагом 5° |
| Время поворота (двигатель / пружина) | ≤ 70 с / ≤ 20 с |
| Уровень шума | макс. 45 дБ |
| Класс защиты | II (двойная изоляция) |
| Степень защиты корпуса | IP54 |
| Рабочая температура | −20…+50 °C |
| Температура хранения | −30…+80 °C |
| Влажность | 5…95 % без конденсата |
| Соединительный кабель | 1 м |
| Срок службы | 60 000 циклов |
| Масса | < 1,9 кг |
| Соответствие стандартам | ГОСТ 16264.1-85 |

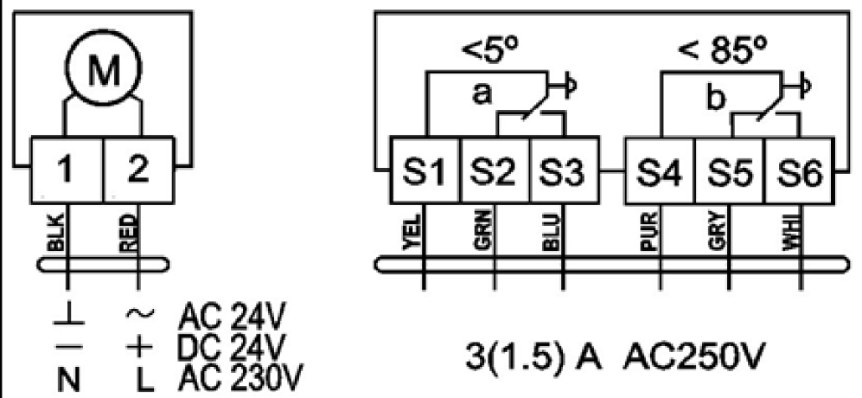

Чертёж и схемы подключения
Расшифровка маркировки
L — малый типоразмер (3–7 Н·м); F — с возвратной пружиной (fail-safe); 230 — питание AC 100…240 В; B — базовое исполнение с двумя переключателями SPDT.
Важно знать
Момент подбирается по площади заслонки с запасом: для 1 м² нужно около 5 Н·м, для плотных, утеплённых и наружных заслонок — до 7–8 Н·м на 1 м². Привод «впритык» работает на пределе и выходит из строя раньше 60 000 циклов.
Запрещено вращать заслонку ключом, пока пружина возвращает её в исходное положение, и прикладывать чрезмерное усилие к механизму ручного стопа — это ломает редуктор. Время возврата (≤ 20 с) меньше времени хода двигателем (≤ 70 с) — учитывайте в логике автоматики.
Питание AC 100…240 В подключается через автомат щита; сначала заведите переключатели SPDT (контакты 3(1,5) А), затем силовые провода. Устройство не вскрывается — ремонт только на заводе.
AIRS дешевле на 872 ₽ при тех же посадочных размерах, моменте и схеме подключения — замена без переделки клапана. Наша основная линейка — электроприводы AIRS. Открыть AIRS LF230-S
Подбор. Назовите размеры заслонки, питание щита и тип управления — подберём привод Nanotek или аналог AIRS, проверим момент с запасом и пришлём счёт в день обращения. Замена приводов Belimo, Lufberg, Hoocon — по таблице аналогов.
