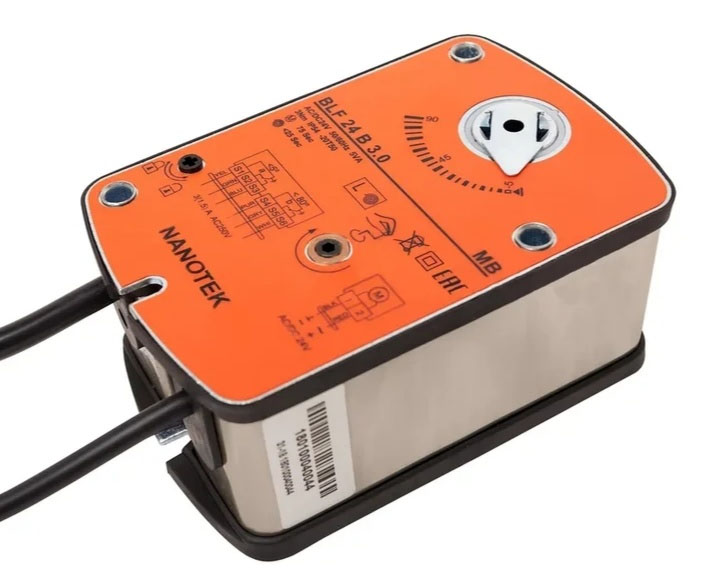

Электропривод Нанотек BLF 24 B 3.0 (3 Н·м, противопожарный, с пружиной)
⚙️ Подбор и заказ
Характеристики
Описание
Электропривод Нанотек BLF 24 B 3.0 — привод противопожарного клапана с возвратной пружиной: момент 3 Н·м (заслонка до 0,6 м²), питание AC/DC 24 В, ход двигателем ≤ 75 с, закрытие пружиной ≤ 25 с, 2 переключателя SPDT. При пропадании питания или срабатывании термореле клапана пружина закрывает заслонку без участия автоматики — штатная схема для нормально открытых огнезадерживающих клапанов.
Как работает
Двигатель открывает створку клапана и взводит пружину за ≤ 75 с; пока есть питание, клапан удерживается открытым. При обесточивании — по команде щита пожарной сигнализации или по срабатыванию термореле клапана — пружина закрывает створку за ≤ 25 с. Управление по двум проводам: есть напряжение — привод открывает заслонку, нет — закрывает. Два переключателя SPDT (точки 5° и 85°) сообщают автоматике фактическое положение створки, ключ ручного взвода позволяет открыть клапан вручную при проверке.
Что это даёт
Где применяется
- Нормально открытые огнезадерживающие клапаны
- Клапаны на границах пожарных отсеков — закрытие пружиной по сигналу или термореле
- Приточные и вытяжные системы с противопожарной автоматикой на 24 В
- Замена пружинных приводов Belimo BLF/BF и аналогов без переделки клапана
Как подобрать и смонтировать
- Посчитайте площадь заслонки: ширина × высота в метрах; нужный момент ≈ 5 Н·м на 1 м², для плотных и утеплённых заслонок — с запасом 30 %. Этому приводу подходит заслонка до 0,6 м²
- Питание — по щиту автоматики: AC/DC 24 В от трансформатора или контроллера
- Управление — по контроллеру: «открыть/закрыть» по двум проводам — для реле и термостатов
- Нормально открытый огнезадерживающий клапан — привод с пружиной (BLF/BF); нормально закрытый клапан дымоудаления — реверсивный BLE/BE
- Проверьте ось клапана: квадратная 12×12 мм (8×8 мм через переходник); хомут затягивается ключом, направление поворота меняется установкой привода другой стороной
- Переключатели SPDT заведите в щит для индикации положения и блокировки вентилятора
Технические характеристики
| Крутящий момент | мин. 3 Н·м |
| Размер оси заслонки | квадратная 12×12 мм (8×8 мм через переходник) |
| Рабочее напряжение | AC/DC 24 В |
| Частота | 50…60 Гц |
| Потребляемая мощность (вращение / удержание) | 5 Вт / 3 Вт |
| Расчётная мощность | 5,0 ВА |
| Вспомогательные переключатели | 2 × SPDT, 3(1,5) А, 230 В |
| Управляющий сигнал | 2-позиционное (открыть/закрыть) |
| Угол поворота | 5…90°, настройка 5…85° с шагом 5° |
| Время поворота (двигатель / пружина) | ≤ 75 с / ≤ 25 с |
| Уровень шума | макс. 45 дБ |
| Класс защиты | III (низкое напряжение) |
| Степень защиты корпуса | IP54 |
| Рабочая температура | −20…+50 °C |
| Температура хранения | −30…+80 °C |
| Влажность | 5…95 % без конденсата |
| Соединительный кабель | 1 м |
| Срок службы | 60 000 циклов |
| Масса | < 1,3 кг |
| Соответствие стандартам | ГОСТ 16264.1-85 |

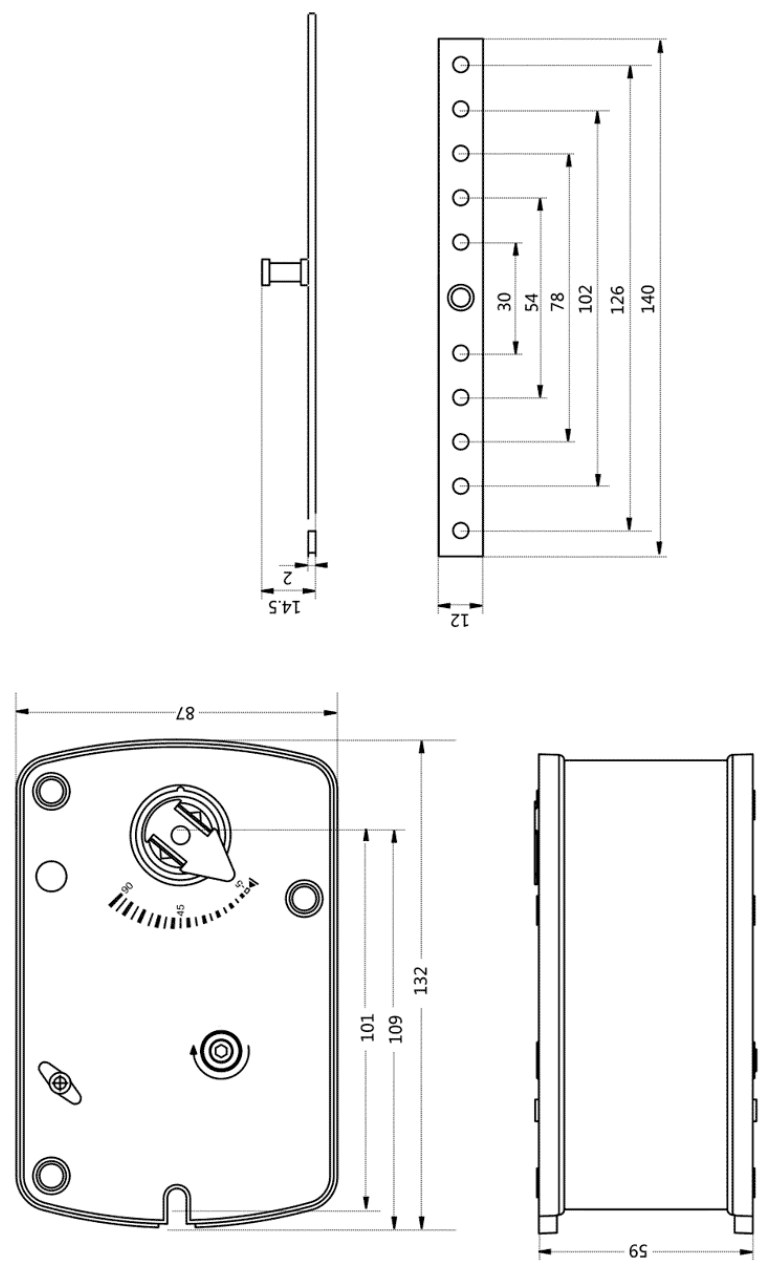

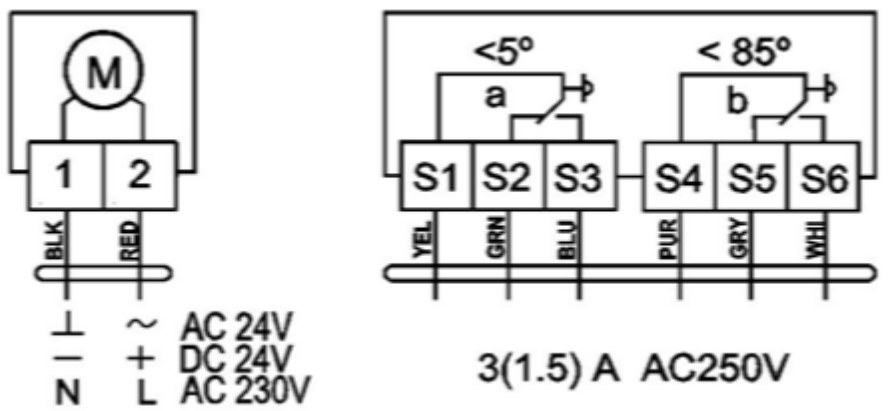

Чертёж и схемы подключения
Расшифровка маркировки
B — привод для противопожарных клапанов и клапанов дымоудаления; L — малый типоразмер; F — с возвратной пружиной (fail-safe); 24 — питание AC/DC 24 В; B — базовое исполнение с двумя переключателями SPDT; 3.0 — момент 3 Н·м.
Важно знать
Момент подбирается по площади заслонки с запасом: для 1 м² нужно около 5 Н·м, для плотных, утеплённых и наружных заслонок — до 7–8 Н·м на 1 м². Привод «впритык» работает на пределе и выходит из строя раньше 60 000 циклов.
Запрещено вращать заслонку ключом, пока пружина возвращает её в исходное положение, и прикладывать чрезмерное усилие к механизму ручного стопа — это ломает редуктор. Время возврата (≤ 25 с) меньше времени хода двигателем (≤ 75 с) — учитывайте в логике автоматики.
Питание AC/DC 24 В берётся от трансформатора щита или контроллера; полярность для DC — по схеме. Кабель 1 м уже выведен из корпуса. Устройство не вскрывается — ремонт только на заводе.
AIRS дешевле на 704 ₽ при тех же посадочных размерах, моменте и схеме подключения — замена без переделки клапана. Наша основная линейка — электроприводы AIRS. Открыть AIRS BLF24A(3.0)
Подбор. Назовите размеры заслонки, питание щита и тип управления — подберём привод Nanotek или аналог AIRS, проверим момент с запасом и пришлём счёт в день обращения. Замена приводов Belimo, Lufberg, Hoocon — по таблице аналогов.
