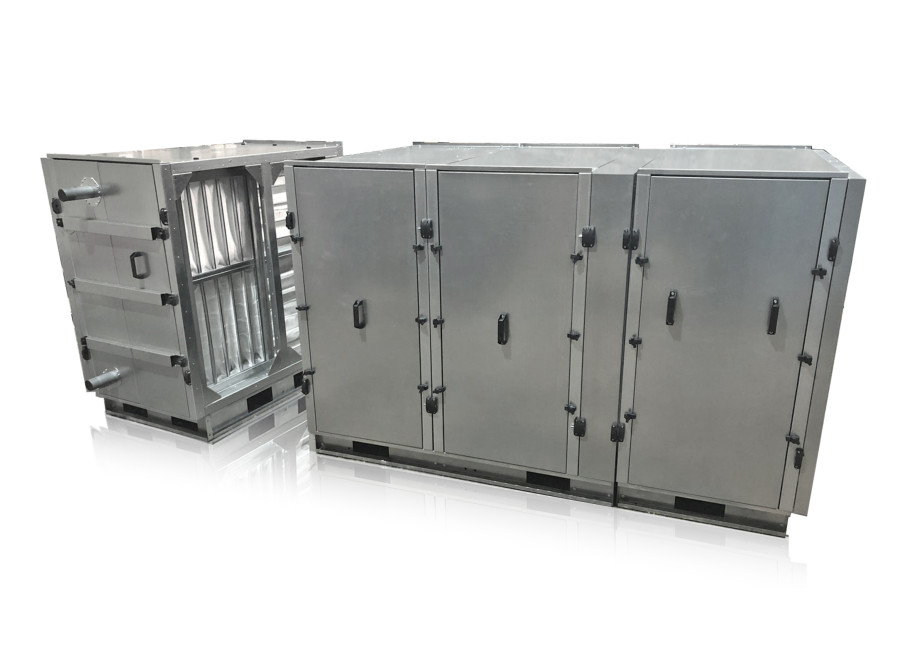

Секционная установка DIMMAX Skyron Basic

Технические характеристики

Тип исполнения	Общеобменное
Производительность	50000 м3/час
Габариты макс. (ШхВхГ)	по тех. заданию
Цвет	RAL 7035

Описание производителя

Оборудование имеет все необходимые сертификаты и изготавливается в строгом соответствии с нормативными документами РФ и требованиями СанПин.



ТИПОРАЗМЕРЫ И ИХ ПРОИЗВОДИТЕЛЬНОСТЬ



КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ И МАТЕРИАЛЫ

Корпус установки представляет собой бескаркасную самонесущую панельную конструкцию с повышенной жёсткостью. Благодаря данному исполнению удается:

• Минимизировать утечку воздуха и фактора тепловых мостов между обрабатываемым воздухом и климатом в помещении.

Бескаркасная конструкция Каркасная конструкция

• Уменьшить величину вибрационных нагрузок и звукового давления.
• Обеспечить легкую очистку внутренней поверхности вентиляционного оборудования от пыли и грязи.
• Снизь возможность образования конденсата на внутренних поверхностях установки.

Каждая панель установки исполняется в виде двух листов оцинкованной стали со слоем невоспламеняющейся минеральной ваты толщиной 50 мм. Базальтовая вата выполнена из натуральных, прочных и негорючих сырьевых материалов и обладает рядом уникальных свойств, позволяющих обеспечить:

Эффективную защиту от шума. Пористая структура базальтовой минеральной ваты делает ее хорошим звукоизолирующим материалом. Низкий коэффициент теплопроводности оборудования за счет высоких теплоизоляционные свойства материала. Высокая плотность ваты препятствует конвекции, поэтому сопротивление теплопередаче сохраняется даже в очень холодные зимы. Высокую пожаробезопасность. Согласно российской классификации базальтовая вата принадлежит к классу огнестойкости КМО и обеспечивает противопожарную защиту объектов в течение всего срока службы. Экологичность. Тщательная теплоизоляция оборудования минимизирует затраты на электроэнергию и как следствие сокращает вредное воздействие на окружающую среду. А также, благодаря своим гигиеническим характеристикам, прошедшим сертификацию в системе Министерства здравоохранения РФ, каменная вата не вызывает риска для здоровья людей.

Установки изготавливаются с двумя сторонами обслуживания (правой и левой). В наружном исполнении доукомплектовываются крышей для защиты от атмосферных осадков и попадания посторонних предметов, защитным козырьком и воздушным клапаном внутри установки, а также дополнительно проводится герметизация стыков секций и мест подвода электрических кабелей.

Для устойчивости оборудования к коррозийным процессам в различных средах и сохранения его свойств при повышенных температурах, по просьбе Заказчика, панели вентиляционной системы могут быть выполнены из нержавеющей стали и покрыты коррозийно-стойкой или эпоксидной порошковой краской.



ПРЕИМУЩЕСТВА ВЕНТИЛЯЦИОННОЙ УСТАНОВКИ BASIC

• Многообразие типов вентиляторов с различными аэродинамическими и техническими характеристиками, а также большой модельный ряд функциональных блоков позволяет создать большое многообразие схем обработки воздуха для обслуживания помещений различного типа.
• Вариативность исполнения: общепромышленное, наружное, медицинское/гигиеническое, коррозийностройкое.
• Значительная экономия электроэнергии за счет использования роторного рекуператора.
• Непрерывность работы при подключении резервного электродвигателя в случае выхода основного из строя.
• Возможность эксплуатации в условиях умеренного климата 1-й категории размещения ГОСТ 15150-69.
• Простота монтажа и пусконаладки. Удобство доставки в труднодоступное и ограниченное пространство.
• Удобное и простое сервисное обслуживание. Съемные панели обеспечивают легкий доступ ко всем функциональным узлам установки.



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ МОНТАЖА

• Панели снимаются с обеих сторон секций (со стороны сервисного обслуживания и с противоположной).
• Обслуживание капиллярного термостата с водяным нагревом можно проводить без вынимания теплообменника.
• Проводка для электроподключения ЦК уже проведена сверху секций.
• В секциях выполнены отверстия под выход проводки и произведено оснащение кабельными вводами.



ОСНОВНЫЕ СЕКЦИИ УСТАНОВКИ

Секция вентилятора с резервным двигателем (монтируется по желанию Заказчика)

В корпусе секции крепится блок вентилятора, состоящий из рабочего колеса с назад загнутыми лопатками и трехфазного электродвигателя. Аэродинамический профиль и закругленные рабочие края лопаток обеспечивают идеальное прохождение воздушного потока воздуха. При этом вентиляторы с загнутыми назад лопатками имеют более высокий КПД по сравнению с вентиляторами с загнутыми вперед, что позволяет сократить расход электроэнергии на 25%.

Изменение производительности установки осуществляется регулированием оборотов электродвигателя при помощи частотного преобразователя.

При возникновении аварийной ситуации и выходе из строя основного электродвигателя, запускается резервный двигатель, что обеспечивает неприрывность работы установки.

Для предотвращения передачи вибрации на корпус, блок вентилятора отделен от него гибкой вставкой.

Многообразие типов вентиляторов с различными аэродинамическими и техническими характеристиками позволяет создать и поддерживать комфортный и здоровый микроклимат в помещении зданий различного назначения.

Секция фильтрования

В качестве очистки используются фильтрующие вставки:

• на входе (предварительная очистка): G4 по EN 779;
• на выходе (окончательная очистка): F5, F7, F8 и F9 по EN 779.

Секция нагрева водяного

В корпусе секции устанавливаются 2-х, 3-х рядные медно-алюминиевые пластинчатые теплообменники. В качестве теплоносителя используется вода или незамерзающие жидкости (этиленгликоль и др.).

Конструкция водяных нагревателей позволяет обеспечить как прямоточную, так и противоточную схемы подключения воды. Использование прямоточной схемы снижает на 5% тепловую мощность водяного нагревателя и существенно уменьшает риск замораживания этого нагревателя.

Секции охлаждения

Выпускаются в двух вариантах:

• водяные;
• фреоновые (прямые испарители).

Секции укомплектованы N-х рядными медно-алюминиевыми теплообменниками, каплеуловителями и поддоном для сбора конденсата. Теплообменник и каплеуловитель связаны между собой в блок и выдвигаются по направляющим.

Все фреоновые воздухоохладители двухконтурные.

Секция роторного рекуператора

Для повышения энергоэффективности систем вентиляции применяется роторный рекуператор, позволяющий использовать тепло удаляемого воздуха. Приточный и вытяжной воздух двигаются навстречу друг другу, передавая тепло к более холодному воздуху через вращающийся барабан, выполненный из волнообразных алюминиевых лент.

Секции шумоглушения

В корпусе секции установлен набор кассет со звукопоглощающим материалом на основе базальтовой минералловатной плиты.

Секция шумоглушителя может устанавливаться как со стороны всасывания, так и со стороны нагнетания воздуха
