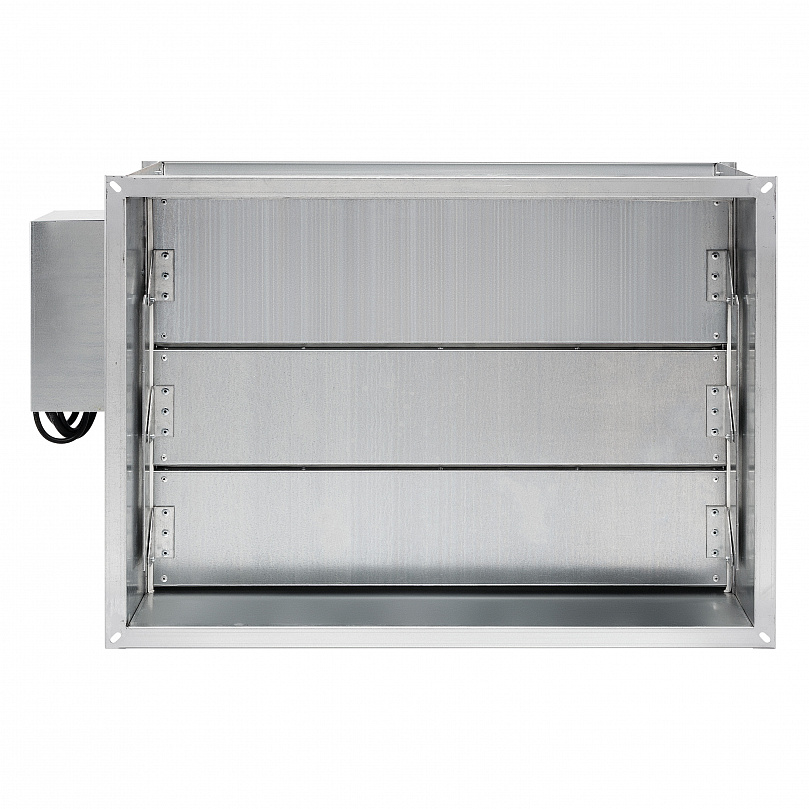

Клапан противопожарный многолопаточный mcr FID-К3 (EI 120)

Противопожарный клапан К3 канальное лифтовое (многолопаточное) исполнение mcr FID-К3 — противопожарный (огнезадерживающий) клапан mcr для систем вентиляции и кондиционирования. Перекрывает воздуховод при пожаре и не даёт огню и продуктам горения распространяться по сети.

Описание производителя

Клапаны mcr FID канального типа предназначены для установки в системах вытяжной и приточной противодымной вентиляции.

Технические характеристики

Исполнения и опции

• Специальное оборудование
• Противопожарный клапан К3 канальное (многолопаточное) исполнение mcr FID К3

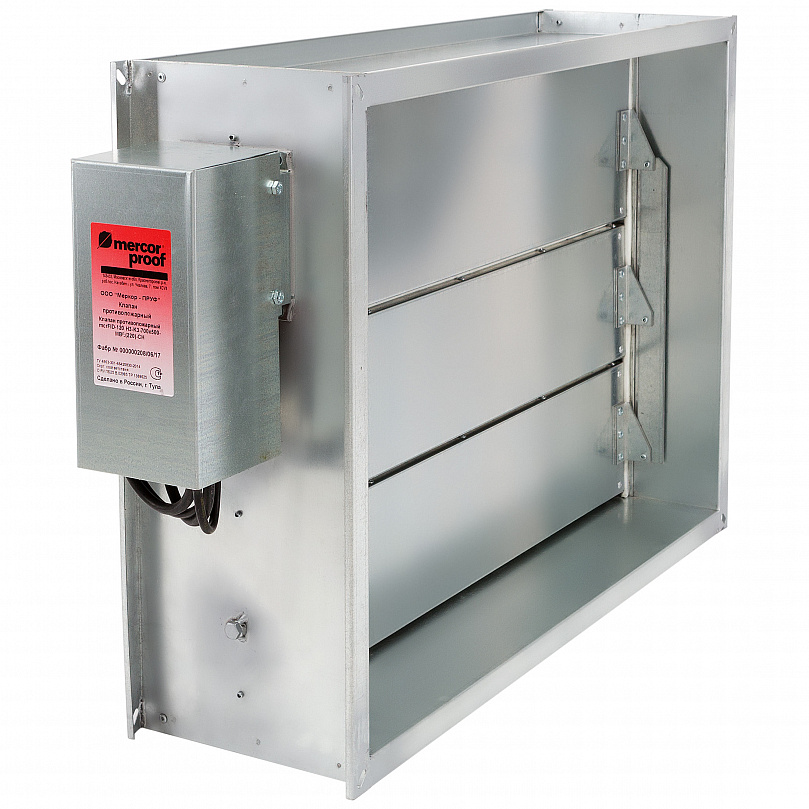

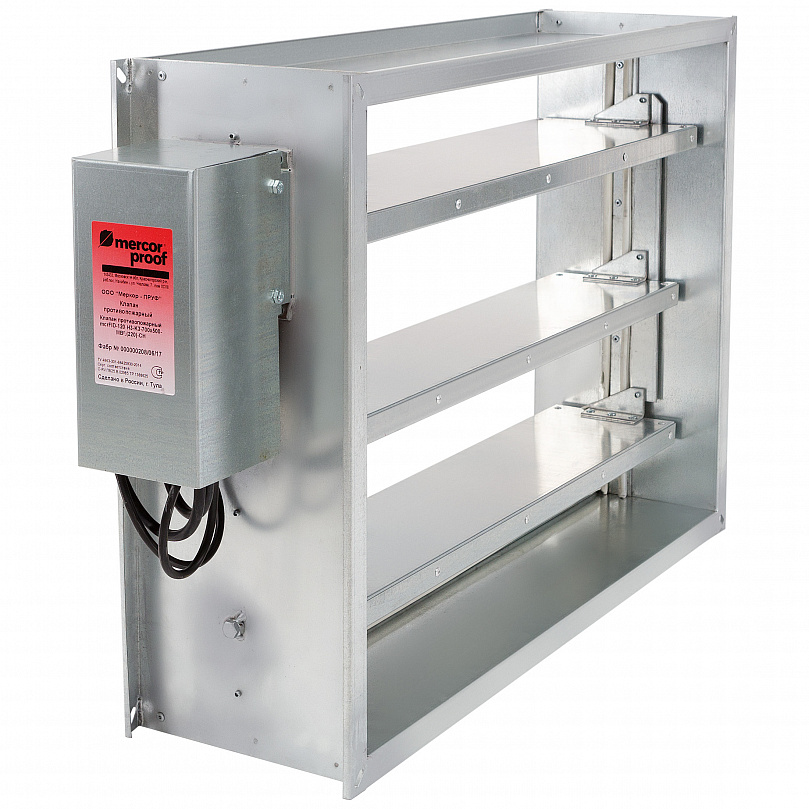

• Клапан mcr FID-К3 «канального» типа состоит из укороченного корпуса прямоугольного сечения, подвижных частей - лопаток, а также приводящего механизма, расположенного снаружи (СН) или внутри (ВН) корпуса.
• Корпус изготавливается из оцинкованной стали (Z 275 г/м?) толщиной 1,2 мм, и конструктивно аналогичен отрезку воздуховода длиной 220 мм, с фланцевым соединением с двух сторон для присоединения воздуховода.
• По желанию заказчика клапаны могут быть изготовлены из нержавеющей стали (НР).
• Лопатки изготавливаются из оцинкованной стали и заполняются огнестойким теплоизолирующим материалом.
• К внутренней поверхности корпуса крепятся упорные уголки, ограничивающие движение вращения заслонки. Уголки оклеены D-образным EPDM уплотнителем для лучшей герметизации при закрытой заслонке.
• Размещается снаружи для удобства обслуживания с внешней стороны.
• Клапаны прямоугольного сечения:
• Номинальная ширина А (параллельно оси вращения заслонки) для клапана с наружным расположением привода от 200 мм до 1200 мм.
• Номинальная ширина А (параллельно оси вращения заслонки) клапана с внутренним расположением привода от 350 мм до 1200 мм.
• Номинальная высота В (перпендикулярно оси вращения заслонки) для клапана с наружным расположением привода от 250 мм до 1200 мм.

Документация

Техническое описание, сертификаты и инструкции — во вкладке «Документация» этой карточки.
