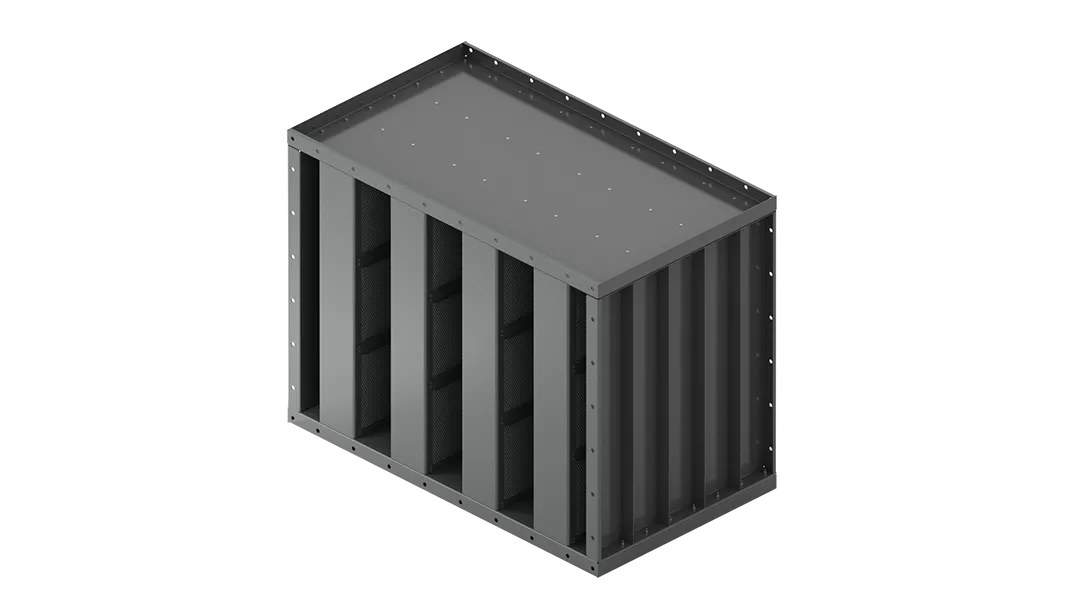

Шумоглушитель ШУМ-ПЛАГ-ВД

Шумоглушители ШУМ-ПЛАГ-ВД предназначены для снижения уровня шума, создаваемого вентилятором ВИР и потоком воздуха в системах вентиляции и кондиционирования с высоким давлением. Эффективное снижение уровня шума в широком диапазоне частот, в том числе в высокочастотном диапазоне. Низкое аэродинамическое сопротивления, благодаря скругленным углам на раме пластины шумоглушения, обеспечивает высокую энергоэффективность.

Конструкция и работа

Шумоглушители изготавливают прямоугольного сечения и состоят из жесткого коробчатого корпуса, выполненного из стали толщиной 3-4 мм, фланцы выполнены заедино с металлом конструкции. Для увеличения жесткости углы стенок проварены, на боковых стенках вварены ребра жесткости. Для горизонтальных стенок, жесткость обеспечивается за счет крепления к ним пластин шумоглушения. Жесткость и прочность корпуса крайне важны, так как шумоглушитель располагается в канале с высоким давлением, а также во избежание появления дополнительных шумов от вибрации корпуса и передачи шума внутрь помещения.

Внутри корпуса установлены пластины шумоглушения толщиной 200 или 300 мм, наполненные шумопоглощающим минеральным волокном. Шумопоглощающий материал закрыт стеклохолстом и перфорированным листом, защищающим материал от эрозии при скорости воздуха до 20 м/с. Рама пластины шумоглушения имеет скругленные углы, что способствует снижению аэродинамического сопротивления на 25-30% и способствует высокой энергоэффективности.

Корпус изготавливают из углеродистой стали с лакокрасочным покрытием базальтово-серого цвета RAL 7012 (исполнение •Н) или нержавеющей стали (исполнение •К).

Раму пластины изготавливают из оцинкованной (исполнение •Н) или нержавеющей (исполнение •К) стали.

Монтаж осуществляется вне зависимости от пространственной ориентации.

Перед шумоглушителем рекомендуется устанавливать прямой участок воздуховода длиной не менее 1 м, данная мера необходима для выравнивания скорости воздуха по сечению воздуховода.

При монтаже шумоглушителя после поворота канала, необходимо делать прямой участок воздуховода равный 1,5 высоты пластины шумоглушителя. Если пластины располагаются горизонтально, где ширина воздуховода равна высоте пластины, нужно брать в расчет именно высоту пластины.

Для дополнительного снижения уровня шума можно использовать несколько шумоглушителей, установленных последовательно, добавляя между ними участки воздуховодов длиной не менее 1 м.

Рабочая среда может быть с содержанием пыли и других твердых примесей не более 0,1 г/м3, не допускается содержание липких или агрессивных примесей, вызывающих коррозию металла.
